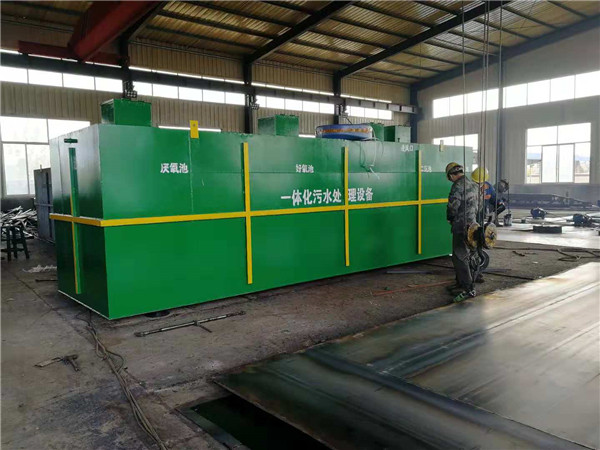

一體化地埋污水處理設備

一體化地埋污水處理設備，是新的水處理產品，可埋入地表下，設備上方地表可作為綠化或其他用地，不需要建房及采暖和保溫，全自動控制，不需人員管理無污泥回流操作簡單，維修方便。適用范圍廣，處理效果好。

一、設備簡介

一體化地埋污水處理設備適用于住宅區，飯店，賓館，療養院，學校，礦山，工廠，屠宰廠等生活污水處理及類似的工業污水處理。

在總結國內外污水處理裝置的運行經驗基礎上，再結合科技成果和工程實踐，設計出一種可地埋設置的成套一體化污水處理設備，即以碳鋼防腐為主要原料的WSZ型系列污水處理設備。其目的主要是使生活污水和與之類似的工業有機廢水經該設備處理后達到用戶要求的排放標準。該設備主要用于居住小區（含別墅小區），高級賓館，醫院，屠宰廠，綜合辦公樓和各類公共建筑的生活污水處理，經該設備處理的出水水質，達到國家排放標準。全套設備均可埋設于地下。

二、設備特點

一體化地埋污水處理設備可埋入地表下，設備上方地表可作為綠化或其他用地，不需要建房及采暖和保溫，全自動控制，不需人員管理無污泥回流操作簡單，維修方便。整個設備處理系統配有全自動電氣控制系統，運行安全可靠，平時一般不需要專人管理，只需適時地對設備進行維護和保養。 噪音低，無異味，使用壽命長。

三、設備運行條件及工藝要求

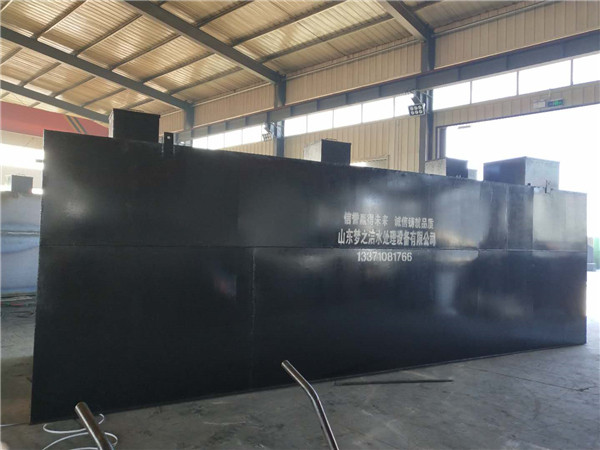

一體化地埋污水處理設備

1、設備運行條件

A、設備使用條件及安裝地點：室外地下地埋（設備控制柜應設置地上）。

B、電源電壓：380V/220 AC三相四線

2、工藝流程

一體化地埋污水處理設備采用淹沒式生物濾池工藝，處理規模為0.5m3/h,設備由格柵井、污水調節池、A/O生物池、二次沉淀池、消毒出水池、消毒裝置、污泥池、風機房、風機、潛水排污泵及水位計、控制電纜和系統控制柜等組成。

四、供貨設備參數（必須符合設計圖紙參數）

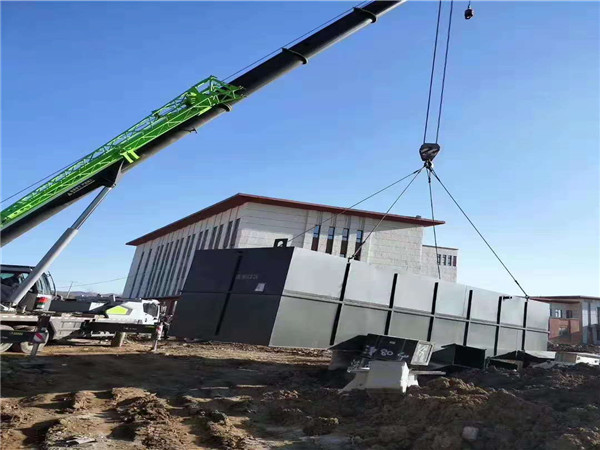

一體化地埋污水處理設備

1、污水調節池

A、格柵井：在生活污水由化糞池進入污水調節池前設置一道格柵，用以去除生活污水中的軟性纏繞物、較大固體顆粒雜物及飄浮物，從而保護后續工作水泵使用壽命并降低系統處理工作負荷。格柵井與污水調節池一體化設置，柵條凈間隙不大于10mm。

B、污水調節池：生活污水經格柵處理后進入調節池進行水量、水質的調節均化，保證后續生化處理系統水量、水質的均衡、穩定，并設置預曝氣系統，用于充氧攪拌，以防止污水中懸浮顆粒沉淀而發臭，又對污水中有機物起到一定的降解功效，提高整個系統的抗沖擊性能和處理效果，有效容積不小于4m3。

C、潛水排污泵：Q=不小于0.5m3/h、供水揚程：H=10m，數量2臺，安裝于污水調節池，潛水排污泵應設置超越管至污水集水池內。

D、污水調節池應配套液位計，液位計與潛水排污泵聯動，根據液位信號控制潛水排污泵的啟停；液位計可將水箱內液位信號反饋至中控值班室內。

2、A/O生物池

A、A級生物處理池（缺氧池）

將污水進一步混合，充分利用池內高效生物彈性填料作為細菌載體，靠兼氧微生物將污水中難溶解有機物轉化為可溶解性有機物，將大分子有機物水解成小分子有機物，以利于后道O級生物處理池進一步氧化分解，同時通過回流的硝炭氮在硝化菌的作用下，可進行部分硝化和反硝化，去除氨氮。

B、O級生物處理池（好氧池）

該池為本污水處理的核心部分，前段在較高的有機負荷下，通過附著于填料上的大量不同種屬的微生物群落共同參與下的生化降解和吸附作用，去除污水中的各種有機物質，使污水中的有機物含量大幅度降低。后段在有機負荷較低的情況下，通過硝化菌的作用，在氧量充足的條件下降解污水中的氨氮，同時也使污水中的COD值降低到更低的水平，使污水得以凈化。

3、二次沉淀池

進行固液分離去除生化池中剝落下來的生物膜和懸浮污泥，使污水真正凈化。

4、污泥池

二沉池排泥定時排入污泥池，進行污泥濃縮，和好氧消化，污泥上清液回流排入調節池再處理，剩余污泥定期抽吸外運（每年一至二次）。

5、消毒出水池

二沉池出水流入消毒出水池進行消毒，使出水水質符合衛生指標要求，合格外排至集水池內。消毒池內設計消毒裝置，導流板，消毒設計投加氯片接觸的消毒方式。

6、風機

供A/O級生化池、調節池中充氧曝氣，攪拌。設置二臺，一用一備（交替運行）。

7、潛水排污泵：Q=30m3/h、供水揚程：H=15m，數量1臺，安裝于集水池。其安裝、運行、調試也在本次供貨范圍內。

8、集水池配套液位計，液位計與潛水排污泵聯動，根據液位信號控制潛水排污泵的低保護水位停泵；液位計與地埋污水處理裝置聯動，根據液位信號控制污水處理裝置在高報警水位停止運行；液位計可將集水池液位信號反饋至中控值班室內。

一體化地埋污水處理設備為化糞池出水口至集水池進水口之間一個完整的性能優良的污水處理系統，同時集水池內潛水泵及液位計的供貨、安裝、調試等。
